Linea di rivestimento automatica della polvere di profilo di alluminio con il forno a tunnel e la cabina dello Multi-Spruzzo

Linea di rivestimento automatica della polvere di profilo di alluminio con il forno a tunnel e la cabina dello Multi-Spruzzo

linea dello spruzzo di polvere

1. Dimensione di alluminio di profilo del più grande pendente di combinazione di tempo di esecuzione: (l) 6000-7500mm;

2. Modi dello spruzzo: rivestimento automatico della polvere e polvere manuale che ricoprono alla riparazione.

3. Rendimento: tempo di alluminio di /every di circa 6 tonnellate, 40~60 min/ogni volta, 9 ore/al giorno;

Linea di produzione elettrostatica di Coaitng della polvere di profilo di alluminio con la spolverata manuale

La linea di produzione consiste del pretrattamento, dell'attrezzatura elettrostatica del rivestimento della polvere, della cabina di spruzzo della polvere, della polvere che curano l'attrezzatura, dei trasportatori sopraelevati e dei sistemi di controllo elettrici.

Processo:

Catena della sospensione:

L'uso di un unico sollevando 50 chilogrammi del trasportatore sopraelevato del pezzo in lavorazione dei trasportatori la velocità del catenaria è regolato secondo lo spessore del materiale del pezzo in lavorazione.
Cuocia:
Galleria di essiccamento che cura il riscaldamento elettrico della polvere, circolazione dell'aria calda che cura pezzo in lavorazione.
Metodo di riscaldamento di circolazione dell'aria calda per assicurare la fornace, l'uniformità della temperatura in superficie, riducente la differenza di temperatura.
La galleria di essiccamento ha montato la struttura il piatto esterno di un piatto freddo da 0,8 millimetri, un piatto interno della galleria di essiccamento del piatto galvanizzato 0,8 millimetri.
Presa d'aria di pressione positiva che trasporta circolazione dell'aria calda, passaggio del flusso d'aria ogni sbocco con il comitato per il controllo del vento per uniformare distribuzione di temperatura della galleria di essiccamento.
Operazione del fan ed a basso rumore di riciclaggio; catena del dispositivo del controllo della temperatura e del fan, assicurare quello la temperatura eccessiva della fornace.

Nome di dispositivo e caratteristiche tecniche

(A) Pretrattamento
Serbatoio di calcestruzzo: 4 pc
Dimensione: L7.5*W1.0*H1.4m
Materiale del carro armato: sust2.0mm
Materiale di superficie: protezione
Telaio: tubo 4#square
Pista meterial: 20#
Gru: caricando 2 tonnellate, 380V, insieme 50Hz 1

(B) polvere che cura galleria di essiccamento:
Il trattamento della galleria di essiccamento per il tipo di U, struttura del interamente ponte, cuoce, struttura dell'assemblea del corpo.
Wallboard: il piatto freddo esterno del piatto δ0.8mm all'interno del bordo usa il lamiera galvanizzato δ0.8mm di qualità.
Strato dell'isolamento della galleria di essiccamento: trattamento uno spessore dell'isolamento del wallboard della galleria di essiccamento di 120 millimetri, fatto della lana di roccia di alta qualità.
specifiche della galleria di essiccamento del ◆:
Trattamento delle dimensioni della galleria di essiccamento: L30*W1.2*H2.5m
Dimensioni sezionali: Quantità: 1
Temperatura del forno: temperatura ambiente ~ ℃ 200.
Sistema di riscaldamento:
Spessore del pannello della lana di roccia: materiale 100mm.interal: SPGt1.0mm
materiale esterno: piatto di colore di t0.7mm
spec. del pannello della lana di roccia è 80kg
Telaio: tubo 80#square
Potere calorifico: trattamento del forno con l'insieme del bruciatore a gas 300kw 1
Motore del ventilatore 7,5 chilowatt, 380v 50 hertz, 1 insieme trifase
Cortina d'aria: 1,1 chilowatt, 380v 50 hertz, insieme trifase 2

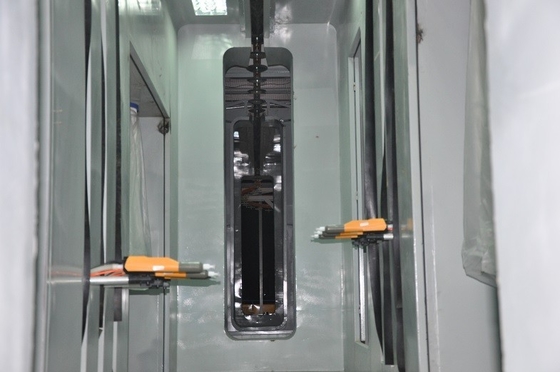

(C). Attrezzatura elettrostatica dello spruzzo:

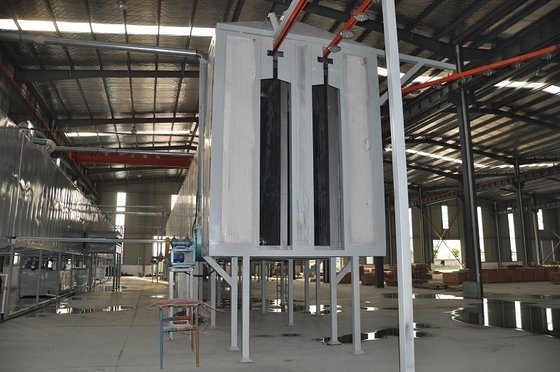

cabina 1.Spray
Dimensione esterna: L6.0*W1.2*H2.5m
Materiale della cabina: SPGt1.5mm
Telaio: tubo 4#square
Filtro: diameter325*L900mm=12pcs
Motore del ventilatore: 5.5kw, 380V, insieme 50HZ 2
2.Reciprocator
viaggio 2m, insieme 2
pistola a spruzzo 3.Manual: 2 pc
pistola a spruzzo automatica: 8 pc

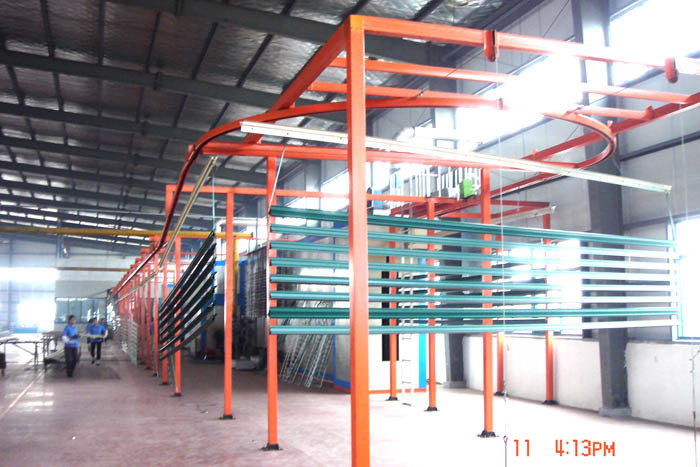

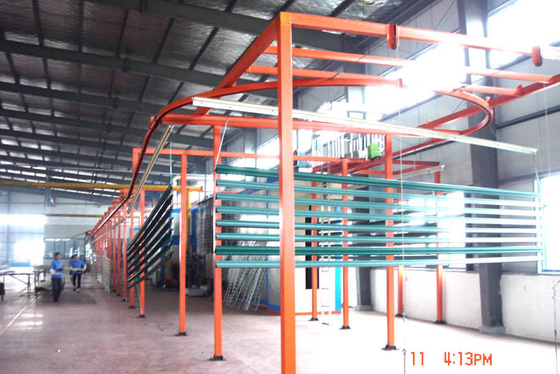

(D) trasportatore della sospensione:

Trasporto della pista
Lunghezza totale: circa 97m
Metodo d'attaccatura: attaccatura orizzontale
Peso d'attaccatura di massimo: 50 chilogrammi unici
Potere del driver: 2.2kw, 380v
Velocità: (0.5-1.5) m/min, velocità massima 4m/min regolabile


(D) controllo elettrico:
Componenti elettriche chiave di intera linea di produzione selezione dei prodotti di nome di marca di qualità.
L'implementazione della rilevazione automatica, esposizione e controlla la temperatura di secchezza della galleria di essiccamento, allarme a temperatura eccessiva.
La linea di produzione del rivestimento ha installato il gabinetto di controllo totale, controllo di tutto il materiale elettrico nella linea di produzione.
Controllo della temperatura della galleria di essiccamento con il dispositivo di controllo automatico del visualizzatore digitale, più la temperatura calda mentre lavoro preciso di controllo automatico.
La progettazione, la selezione, la fabbricazione e l'installazione del materiale elettrico si conformeranno alle norme pertinenti.
La superficie elettrica del gabinetto di controllo ordinata, soddisfacendo nell'aspetto, disposizione del pannello è ragionevole, facile da osservare e l'operazione.
Scelga il paese per promuovere la nuova famiglia dei dispositivi, la prestazione affidabile, tecnologia avanzata.
La porta fissa l'aspetto ordinato, collegamenti e verso la normalizzazione, pacchi della fascia, per raggiungere verticale ed orizzontale lisci. Maniglie di porta del Governo con le serrature.
Quale l'angolo retto di Shui del cavo, l'angolo a forma di arco ha piegato in un piccolo parco.
Buon e contatto costante del cavo nei rispettivi terminali elettrici. Ogni megaohm di resistenza di isolamento del cavo maggior di 1. Ogni connettore è denotato dal segno solido.
Conduttore dei terminali elettrici, blocchetto terminali a contrassegnato con un chiaro numero di linea e dissolvenza facile da indossare.
I segni di varie componenti del gabinetto e dell'itinerario posteriore numerano ed il diagramma di controllo elettrico corrisponde esattamente per facilitare l'ispezione e la manutenzione. Il materiale elettrico dovrebbe avere una buona messa a terra, collegante la resistenza a massa in conformità con le norme nazionali.

(E) energia con:
Potere totale del lavoro: circa 23KW, 380v trifase 50 hertz,
Requisiti di qualità dell'aria appiattiti: contenuto di olio: ≤ 1ppm, grado di particelle di polvere: ≤ 0.1μm
